Configuración NAT (4 tipos)

Repasar Conceptos

Ver tema Seguridad Básica de Red

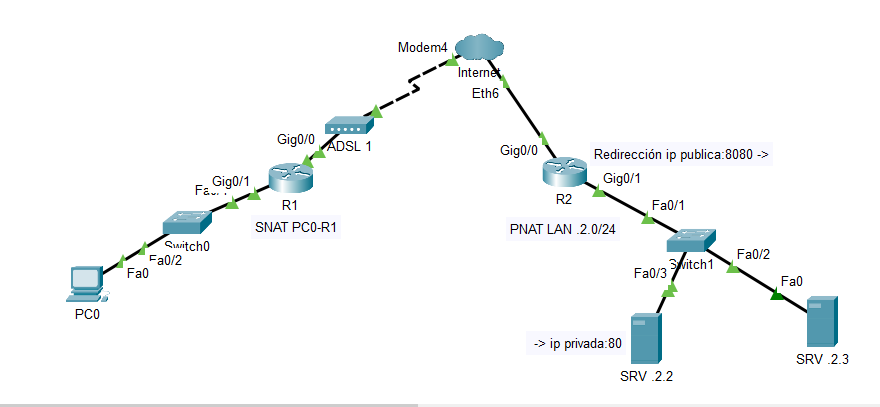

Utilizando una simulación similar a la figura adjunta configura los cuatro tipos de NAT

../_images/ejemplo_nat.png

  1. NAT Estático para PC0

  2. Reenvío de puerto 8080 a 80 para SRV .2.2

  3. PAT en la LAN .2.0

  4. (Opcional) Probar Dynamic NAT en LAN .1.0/24 (necesitas espacio de direccionamiento público en los routers)

Una muy buena explicación en los siguientes videos (en inglés):

  1. Parte 1:

  2. Parte 2:

Una solución que puedes revisar la puedes descargar aquí:

  1. La pones en tu simulador

  2. Haces pruebas con ping y revisas las estadísticas (show ip nat statistics)

  3. Revisas la tabla NAT (show ip nat translations )
